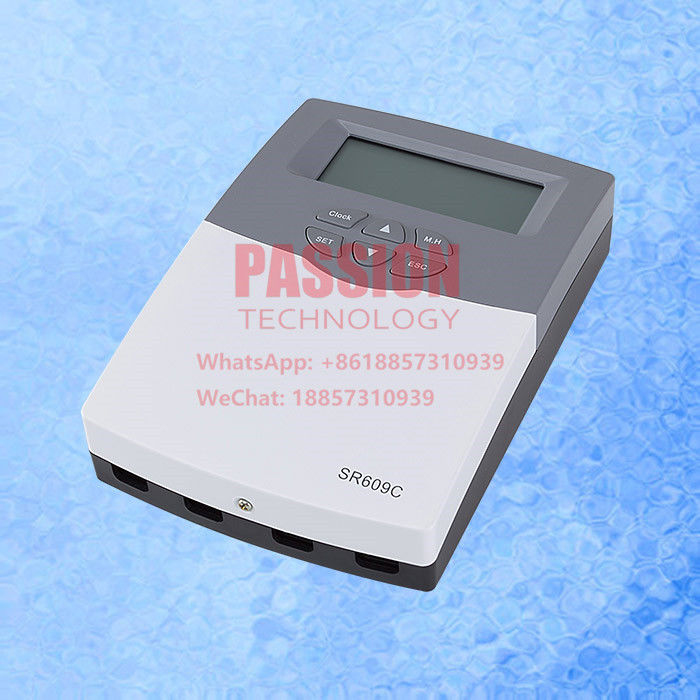

SR609C Intelligenter Steuergerät für Druckwasserbereiter
Einleitung:
geeignet für integrierte, nicht unter Druck befindliche Sonnensysteme
Haupttechnische Daten:
1 Abmessungen: 210 mm x 145 mm x 40 mm
2 Eigenstromverbrauch: <3 W
3 Temperaturgenauigkeit: ±2°C
4 Temperaturbereich der Messung: 0°99°C
5 Höchstleistung der gesteuerten Pumpe: ≤ 600 W
6 Leistung des begleitenden elektrischen Heizdrahtes: ≤ 800 W
7 Leistung des elektrischen Hilfsverstärkers ≤ 2000 W (Standardkollocation),
≤ 3000 W (nicht standardmäßig verfügbar)
8 Elektromagnetische Ventilparameter: Gleichspannung 12V AC 220V
Druckventile und Druckventile stehen zur Auswahl
※ Betriebsdruck des Druckventils: 0,02Mpa ~ 0,8Mpa
für die direkte Wasserversorgung geeignet
※Betriebsdruck des nicht unter Druck befindlichen Ventils: 0,0Mpa
mit Wasserbehälter oder Niederdruckwasser versehen
Hauptfunktionen:
1Zeitanzeige
2, Wassertemperaturanzeige
3, Wasserstandsanzeige
4, Auto-Modus
5, Vor-Einstellung des Wasserstandes
6, Manuelle Wasserbelastung
7, Temperaturgesteuerte Wasserbelastung
8, Zeitmessung der Wasserbelastung
9, Wasserbelastung bei Wassermangel
10"Zwanghafte Wasserbelastung"
11"Wasserdruck während der Wasserbelastung steigt.
12,Handheizung
13"Zeitliche Erwärmung"
14,Wärmwasserzirkulation
15,Wärmwasserrohr Isolierung
16Niederdruckschutz
17,Schutz der Kollektorröhre
18"Speicherschutz bei Stromausfall".
Beschreibung
Material des Ausbehälters: 0,4 mm Dicke Farbstahl/Fluorkohle
Material des Innenbehälters: Lebensmittelqualität 1,2 mm Dicke, SUS304-2B Edelstahl
Tankisolierende Schicht: 55 mm 45 kg/m3 Polyurethan mit hoher Dichte aus Schaum
Eingangs- und Ausgangslöcher: männlich G 1/2, 3/4
Maximaldruck: 0,6 MPa
Solarkollektorrohr: 3.3 Borosilikatglas mit N/Al-Beschichtung
Dicke des Glasrohrs: 1,6 mm
Vakuumrohrdichte: P≤0,005 Pa
Absorption: als=0,93-0,96 ((AM1,5)
Emissionsverhältnis: εh=0,04-0,06 ((80C±5C)
Parameter für die Eigenschaften der Leerlaufsonnen: Y=220~260m2.C/K
Durchschnittlicher Wärmeverlustkoeffizient: ULT=0,6~0,7W/m2.C
Halterung: 1,5-mm-dickes Verzinktes Stahl
Aufbau des Tanks: 5 Löcher für die Lüftungsöffnung, Wasser- und Auslassöffnung, elektrische Heizung, Mag Rod
Schweißen: Argonbogenschweißen
Feststücke: aus Schrauben aus Edelstahl
Absorptionsfläche: 2,125 m2
Rohrmenge: 30 Rohre, 58x1800 mm mit Heizrohr
Behälter: 300 L
Spezifikationen für Druckwasserbereiter:
| Modell |
PT-H-10 |
PT-H-15 |
PT-H-18 |
PT-H-20 |
PT-H-24 |
PT-H-25 |
PT-H-30 |
| Speichertank |
100 L |
150 L |
180 L |
200 L |
240 L |
250 L |
300 L |
| Innenbehälter |
Stahl aus Edelstahl SUS304 |
| Außenbehälter |
Farbiger Stahl ((Sliver/White))/SUS201/SUS304 2B/SUS316L |
| Isolationsschicht |
Hochdichte-Polyurethan-Schaumstoff |
| Rohr QTY ((PCS) |
10 |
15 |
18 |
20 |
24 |
25 |
30 |
| Staubdichtes Gummi |
EPDM |
| Dysily Wärmezuwachs |
8.5MJ/m2 |
| Arbeitsdruck |
0.6MPa |
| Drei Ziel-Vakuumröhren |
Durchmesser/Länge: φ58 mm/1800 mm; hoher Bor- und Siliziumgehalt 3.3Struktur:Schrittweise Änderung der selektiven Absorptionsbeschichtung SS-AL-Nx/Cu; Vakuumgrad:P<=5*10-3; |
| Wärmeleiter |
Verdichter: φ14*70mm; Dicke: 0,5mm; Material: rotes Kupfer TU1+Wasser; Übertragungskraft:>=150W; Arbeitsdruck:4Mpa; Schweißdruck:4Mpa; |
| Klammer |
Verzinkter Stahl mit Kunststoffbeschichtung in schwarzer Farbe/Aluminiumlegierung/SUS201/SUS3042B/SUS316L, 0/20/30/45 Grad |
| Konturöffnungsbereich |
1.23m2 |
1.84m2 |
2.22m2 |
2.47m2 |
2.96m2 |
3.08m2 |
3.70m2 |
| Öffnungsfläche |
0.95m2 |
1.42m2 |
1.70m2 |
1.89m2 |
2.27m2 |
2.36m2 |
2.83m2 |
| Absorptionsbereich |
0.82m2 |
1.22m2 |
1.46m2 |
1.62m2 |
1.96m2 |
20,04 m2 |
2.43m2 |
| Zubehör (optional) |
T/P-Ventil, elektrische Heizung und Magnesuim-Bar |
| OEM-Service: |
Das Malen des Logos auf Produkte und Verpackungen ist kostenlos (20FT,40FT,40HQ) |
Anmerkungen:
1. Lieferzeit: 7-15 Werktage nach Zahlungserhalt.
2Zahlungsfrist: T/T, L/C, Western Union.
3Garantie: 5 Jahre für das gesamte System, 15 Jahre für das Vakuumrohr und 1 Jahr für Zubehör.
4Handelsbegriff: FOB, CFR und CIF.
Betriebsprinzip des Systems
