Produktdetails:
|
| Bezugsstoff: | Gewebtes gehärtetes Glas | Verwendung: | Projektheizung |
|---|---|---|---|
| Berstdruck: | 1.2Mpa | Farbe des Rahmens: | Silber/Schwarzes |
| Mouting: | Aluminiumlegierung | Brutto (m2): | 2 |
| Absorberbeschichtung: | Blaues Titan | Absorptionsfläche (m2): | 1,9 |
| Markieren: | Aluminium-Titan-Flachplatten-Solarkollektor,500L Druckflächensolarkollektor,Solarwasserbereiter 1 |
||

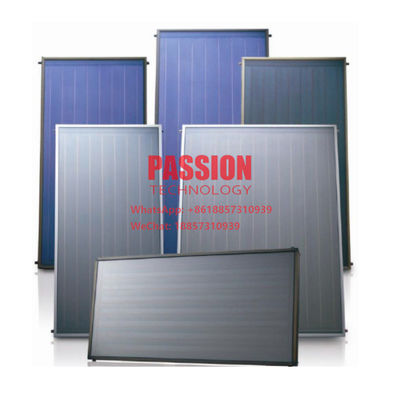

Blauer Titan-Flachplatten-Solarkollektor 500L Druck-Flachplatten-Solarwasserbereiter
Übersicht
1Der Flachplattensolarthermische Kollektor eignet sich für Wohn- oder Gewerbeprojekte mit Solarwasserheizung.
2Der Flachplattenkollektor verfügt über ein niedriges Profildesign (80mm / 3,15" Profil), das in Kombination mit ultraleichtem Melamin-SchaumisolierenEs ist eine der leichtesten Flachblechplatten auf dem Markt..
3Das Aluminium-Absorberblech absorbiert bis zu 95% des verfügbaren Sonnenlichts und wandelt es in nutzbare Wärme für die Warmwasserproduktion um.
Produktkonstruktion
Glas
Das gehärtetes Glas (Verglasung) schützt den Absorber vor der Außenumgebung und lässt dabei > 90% des Sonnenlichts durch.
Absorber
Ein dünnes Aluminiumblech ist mit einem hochselektiven Material beschichtet, das Sonnenlicht äußerst effizient absorbiert und in nutzbare Wärme umwandelt.
Das Aluminiumblech ist ultrasonic an die Kupferrohrschläuche geschweißt.
Isolierung
Die Isolierung trägt dazu bei, den Wärmeverlust von den Seiten und der Rückseite des Kollektors zu reduzieren.
Dieses Material, hergestellt aus ultraleichtem Melamin-Schaum, wird ausgewählt, um das Gewicht des Kollektors erheblich zu reduzieren.
Rückseite
Ein Aluminiumblech versiegelt die Rückseite des Panels und erhöht die Steifigkeit des Kollektors.
Riser & Header-Rohr
Die Kopf- und Riserrohre werden zusammengeschweißt, um einen harfenförmigen Wärmetauscher zu bilden, durch den die Wärmeübertragungsflüssigkeit des Sonnensystems zirkuliert.
Das Absorberblech wird an die Riserrohre ultrasonic geschweißt und überträgt somit Wärme auf die Wärmeübertragungsspeise.
Schienen aus Aluminium
Die Schienen, die aus einer hoch belastbaren Aluminiumlegierung 6063 extrudiert wurden, bilden den Außenrahmen des Kollektors und sind mit Flügeln für eine einfache Montage des Rahmens ausgelegt.
| Abmessungen/MM | 2000*1060*82 / 2000*1060*95 | ||||||
| Nettogewicht/KGS | Entsprechend 34 KGS/ 36 KGS | ||||||
| Absorber | Überschrift | Kupferrohr Φ22 mm / 25 mm | |||||
| Steiger | Kupferrohr Φ10 mm | ||||||
| Schweißen | Ultraschallschweißen | ||||||
| Absorber | Kupfer/Aluminiumplatte | ||||||
| Beschichtung | Selektive Anodenoxidation | ||||||
| Absorption | ≥ 92 ± 2% | ||||||
| Emission | ≤ 15 ± 2% | ||||||
| Isolierung | Material | Glasfaser und Polyurethanschaum | |||||
| Stärke | Zurück 40 mm, seitlich 25 mm | ||||||
| Verglasung | Material | Glas mit niedrigem Eisengehalt, gehärtet | |||||
| Übertragbarkeit | ≥ 91 ± 2% | ||||||
| Gehäuse | Rahmenmaterial | mit einer Breite von nicht mehr als 30 mm | |||||
| Rückenplatte | Aluminium in Prägung / Galvanisierter Stahl | ||||||
| Farbe des Rahmens | Braun / Silber / Schwarz | ||||||
| Dichtungsdichtungen | EPDM gegen Alterung | ||||||
| Wärmeübertragungsflüssigkeit | Reines Wasser / Propylenglycol & Wassermischung | ||||||
| Gefriermittel | (-) 40°C mit Propylenglycol und Wassermischung | ||||||
| Arbeitsleben | Mehr als 25 Jahre | ||||||
| Arbeitsdruck | 6.0 Bar (maximal 10 bar) | ||||||
| Nummer des Modells |
Abmessung L*W*H/mm |
Öffnung Fläche/m2 |
Flüssigkeit Kapazität |
Beförderungsdauer des Behälters | |||
| 20GP | 40GP | 40HQ | |||||
| PT-AA2-8 | 2000*1060*82 | 2.0 | 1.8L | 133 | 266 | 323 | |
| PT-AA2-9 | 2000*1060*95 | 2.0 | 1.8L | 120 | 239 | 290 | |
Gewährleistung:
10 Jahre internationale Verantwortung für Flat-Plate-Panel-Solarkollektor aufgrund von Qualitätsproblemen.
Verpackung und Versand
Thermosyphon-Solar-Wasserbereiter werden zunächst in Kartons verpackt.
Die Proben werden in die Sperrholzkisten geladen.
Bei FCL-Waren können Kartons direkt vom Hersteller des Solarwasserspeichers in den Behälter geladen werden.
Häufig gestellte Fragen
F1: Sind Sie Fabrik oder Handelsgesellschaft?
Wir sind eine Fabrik mit 25 Jahren Produktionserfahrung.
F2: Ist der Preis wettbewerbsfähig?
Dank eines starken Produktions- und Vertriebssystems versprechen wir unseren Kunden den wettbewerbsfähigsten Preis.
Q3: Können Sie die Probe zur Verfügung stellen?
Ja, wir liefern Proben für die Prüfung für Kunden für die erste Zusammenarbeit oder die Bedürfnisse der Kunden.
F4: Wie können wir Ihrer Firma vertrauen?
Wir unterstützen Aliababa Handelsversicherung, 100% Produkte Qualitätsschutz, 100%
Pünktlicher Versandschutz, 100% Zahlungsschutz für Ihren gedeckten Betrag.
F5: Wie ist Ihre Lieferzeit?
Für 1*20 GP- oder 1*40 GP-Container innerhalb von 7-10 Arbeitstagen.
Hinweis:
1Der Winkel des Rahmens kann in der Produktion entsprechend der virtuellen geographischen Lage der Kunden geändert werden.
2Wir können den passenden Winkel für die Kunden entwerfen.
3Wir bieten Ihnen die Zubehörteile und Rohre für Ihre Bestellung kostenlos an.
4Wir bieten Ihnen das unterschiedliche Material des Wassertankes, des Rahmens und der Rohre nach Ihrer Anfrage an.
